S-Fusion — УЗИ вместе с КТ или МРТ
S-Fusion («слияние») — технология мультимодальной визуализации (объединение разных методов лучевой диагностики), позволяет проводить УЗИ с одновременным выводом на экран (в реальном времени) соответствующих срезов КТ или МРТ.
Технология S-Fusion позволяет значительно расширить объем получаемой диагностической информации, за счет объединения информации двух диагностических модальностей на одном экране или даже на одном изображении, а также более точно выполнять наведение биопсийной иглы (при инвазивных вмешательствах), более точно контролировать ход интервенционных манипуляций (например, радиочастотная абляция печени).
Min Woo Lee (Samsung Medical Center, Department of Radiology) рассказывает о применении технологии S-Fusion в клинической практике на ультразвуковом аппарате RS80A (видео на английском).
Для начала работы с Fusion необходимо рядом с УЗ-аппаратом создать магнитное поле, излучатель которого располагается на стойке, рядом с кушеткой пациента. С помощью специальной скобы на ультразвуковой датчик крепятся магнитные сенсоры (приемники). Эти сенсоры определяют положение датчика в пространстве относительно пациента.
Далее необходимо загрузить трехмерный объем данных, которые могут быть получены как с КТ или МРТ, так и с ранее проведенного 3D/4D УЗИ. Импорт возможен по сети или с внешнего носителя (CD, DVD или USB). После запуска программы и загрузки объема необходимо справа выбрать томографический срез и получить слева такой же срез ультразвуковым датчиком, первичная синхронизация завершается в течение 15 секунд. Затем устанавливаются дополнительные метки, финальная синхронизация завершается в течение 35 секунд (описанный режим синхронизации называется автоматическим, возможен также ручной способ с установкой идентичных референсных меток на разных срезах КТ/МРТ и УЗИ).

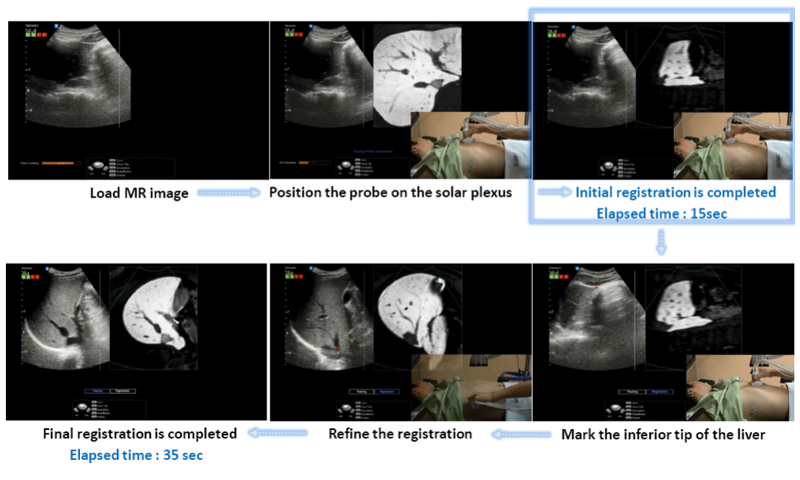

Подписи к фото: Загрузите данные МРТ, установите датчик на солнечное сплетение, первичная синхронизация завершена (затраченное время 15 сек). Отметьте нижний край печени, установите дополнительные метки, финальная синхронизация завершена (затраченное время 35 сек).

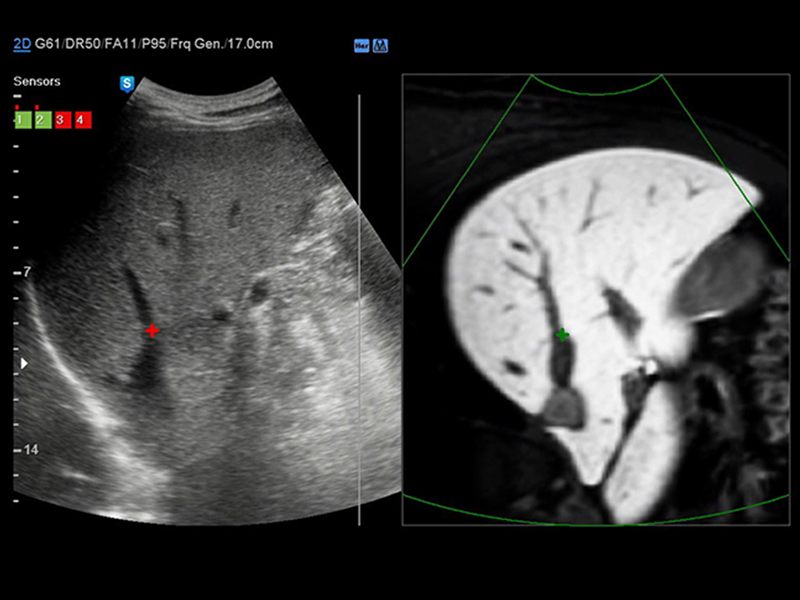

По окончании синхронизации и совмещения любое изменение положения ультразвукового датчика автоматически изменит правую картинку среза объемного изображения. Используя сенсор положения, прикрепленный к датчику и программу чтения объемных данных (КТ или МРТ), врач может проводить УЗИ и видеть синхронизированные срезы другой диагностической системы.

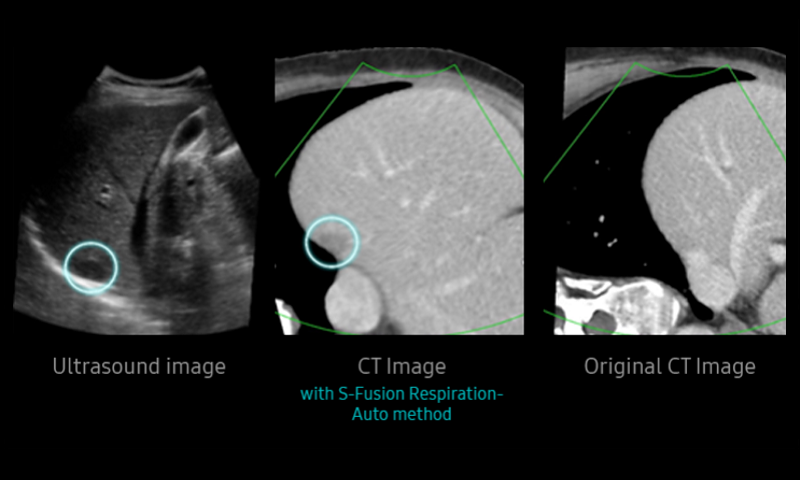

Существенным преимуществом технологии S-Fusion (в реализации Samsung Medison) является наличие функции S-Fusion Respiration Auto (автоматическая компенсация дыхательных движений) — инструмента минимизации отличий между изображениями КТ и УЗИ, полученными во время вдоха и выдоха пациента.
В режиме Fusion возможно также совмещение изображения с режимами цветного доплеровского картирования, энергетического доплера и УЗИ с применением контрастных агентов CEUS+.
Важно понимать, что ультразвуковые методы не являются заменой КТ/МРТ. Однако после получения результатов КТ/МРТ их диагностическую ценность можно еще больше увеличить, анализируя томограммы вместе с ультразвуковым изображением, обладающим собственными преимуществами. Данная методика относительно нова и очень перспективна с точки зрения, как улучшения качества диагностики, так и ее доступности для широкого круга пациентов.
