Volume NT – автоматический расчет ТВП

Volume NT™ (Nuchal Translucency – воротниковое пространство) – технология, позволяющая автоматически находить в массиве данных трехмерной эхограммы истинную срединно-сагиттальную плоскость для автоматического измерения толщины воротникового пространства (ТВП) и последующей оценки риска развития генетических врожденных аномалий плода.

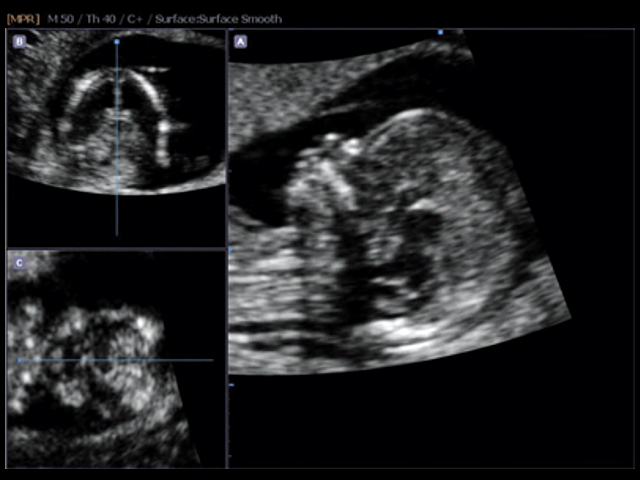

Исходные данные для автоматического расчета ТВП
Исходные данные для автоматического расчета ТВП.

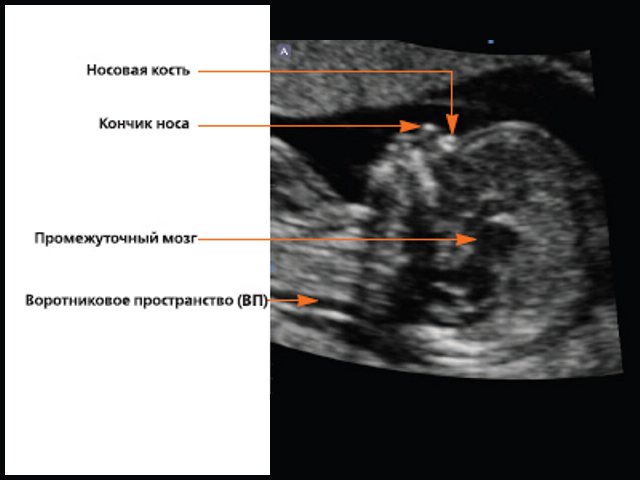

Анатомические ориентиры на изображении плода в срединно-сагиттальной плоскости
Анатомические ориентиры на изображении плода в срединно-сагиттальной плоскости

Анатомические ориентиры на изображении плода в срединно-сагиттальной плоскости:
– Наличие эхогенного кончика носа и треугольная форма неба, расположенных впереди.
– Анэхогенный промежуточный мозг в центре и шейная складка, расположенная сзади.
– Отсутствие на изображении верхней челюсти, которая соединяется со скуловой костью.

Автоматическое обнаружение срединно-сагиттальной плоскости
Автоматическое обнаружение срединно-сагиттальной плоскости

Автоматическое обнаружение срединно-сагиттальной плоскости.
После того как изображение плода в истинной срединно-сагиттальной плоскости выведено на экран, пользователь может определить область воротникового пространства и автоматически измерить его толщину. Такой подход помогает избежать ошибки отклонения от плоскости, при котором не визуализируется кончик носа, но видна верхняя челюсть в месте ее сочленения со скуловой костью.

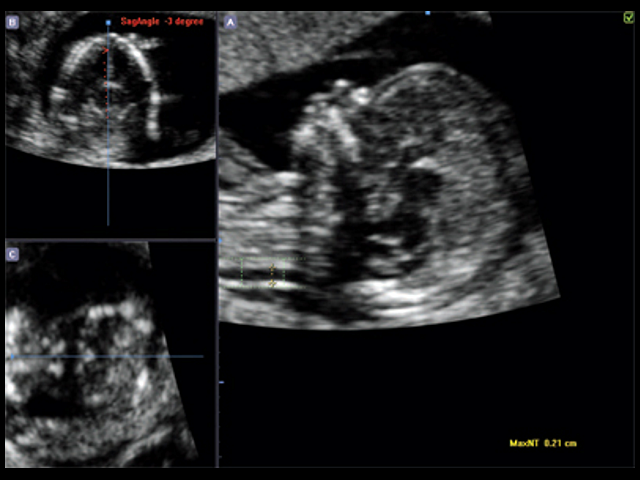

Автоматическое измерение ТВП
Автоматическое измерение ТВП

Автоматическое измерение ТВП.
Измерение ТВП, которое отображается на экране, является максимальным значением ВП, обнаруженным в зоне интереса, этот результат, автоматически заносится в отчет.

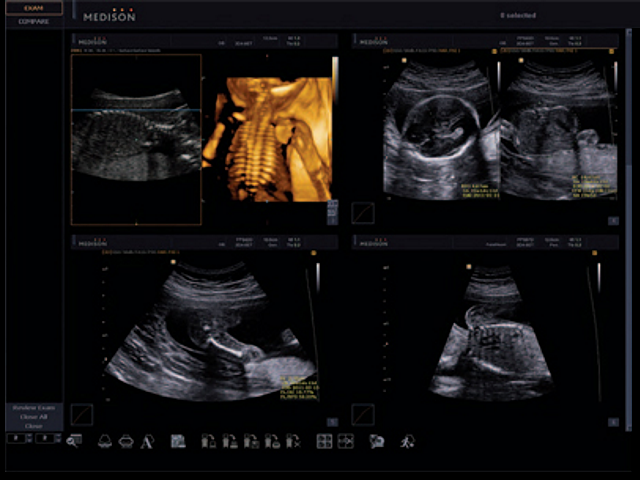

Повторная оценка ТВП в программе SonoView
Повторная оценка ТВП в программе SonoView™

Повторная оценка ТВП в программе SonoView™.
В программе SonoView™ возможна повторная оценка толщины воротникового пространства с использованием технологии Volume NT™, при наличии сохраненных ранее объемных данных.
